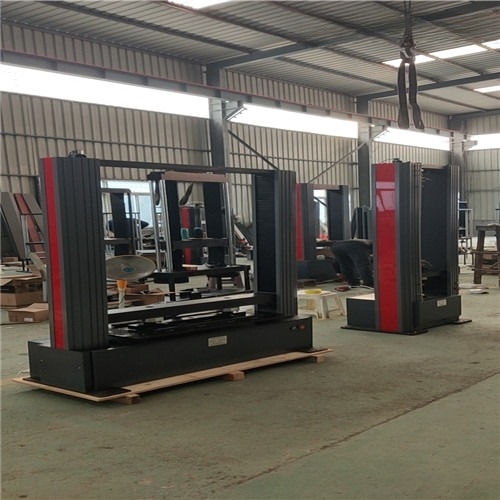

管材环刚度试验机主要用于测试各种管材在外力作用下的环刚度性能，以确保其在使用过程中的稳定性与可靠性。环刚度是指管材受到外力作用时，抵抗变形的能力，它是管材在使用过程中防止变形和破裂的重要指标。
一、设计原理
管材环刚度试验机的设计原理基于力学和材料学的基本原理。其核心任务是通过施加轴向力或弯曲力，模拟管材在实际应用中的工作条件，测量管材在外力作用下的变形程度，进而计算出管材的环刚度。环刚度试验通常要求管材在一定的加载速率和温度条件下进行测试，以保证实验结果的准确性和可靠性。
二、主要结构
1、加载系统：加载系统是管材环刚度试验机的关键组成部分，其作用是为管材提供外力。常见的加载方式有静态加载和动态加载。静态加载通过液压或电动系统来实现，能够提供精确、可控的外力。动态加载则通过气动系统实现，适用于模拟高速、瞬时的外力变化。
2、传感器系统：通常配备有应变计、压力传感器和位移传感器等，用于实时监测管材的变形情况。在加载过程中，传感器将管材的应力、应变、位移等数据反馈给控制系统，帮助计算环刚度。
3、控制系统：控制系统是其“大脑”，负责实时监控加载过程，并根据实验要求调节加载速率和力度。控制系统通常集成有触摸屏界面，操作者可以方便地设置实验参数、查看数据和结果。
4、支撑结构：支撑结构用于固定管材并确保试验过程中的稳定性。一般来说，管材在试验机中处于水平或垂直位置，支撑结构应具有足够的刚性，以避免因结构变形而影响试验结果。
5、测量系统：测量系统用于获取管材在外力作用下的变形量和反应力，通常包括位移传感器、压力传感器等设备。通过测量系统，可以实时得到管材的变形量，进而计算出管材的环刚度。
6、数据处理系统：数据处理系统负责对试验过程中收集的数据进行处理和分析。通过先进的算法和模型，数据处理系统能够根据实验数据自动计算出管材的环刚度，并生成相应的实验报告。
管材环刚度试验机的设计不仅要保证高精度的测量功能，还要考虑到加载系统的稳定性、测量系统的敏感性和试验环境的控制。通过科学合理的设计，可以准确地测试管材在外力作用下的表现，为管材的质量控制和工程应用提供重要的数据支持。
